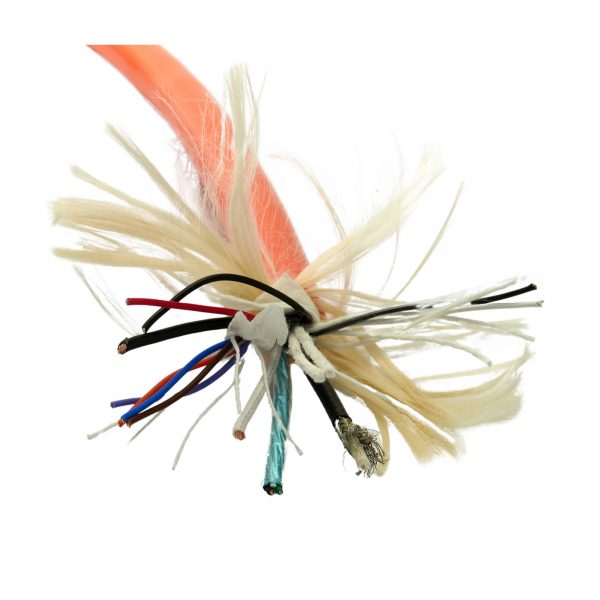

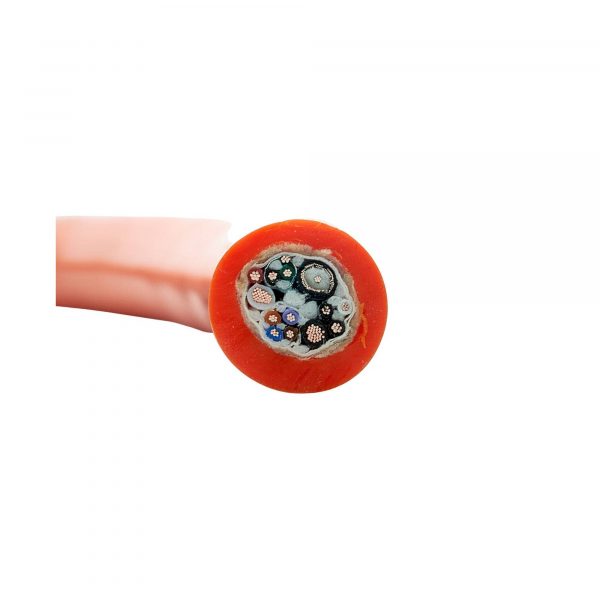

CDUR05, çok amaçlı güçlendirilmiş bir su altı video / veri kablosudur. Kablo, bir göbek üzerinde bükülmüş bir kablo olarak kullanılır ve kablo, bir Vectran fiber örgü ve bir PUR kaplı tabaka ile mekanik olarak güçlendirilmiştir. Bu, CDUR05’e 1000 kg’lık bir kopma mukavemeti verir. CDUR05, NOVASUB’un en yeni göbek kablosudur, ana güncelleme yeni ek COAX çekirdeğidir.
CDUR05 özel bir sonlandırma ile sipariş edilebilir. Uzunlukları 1000 m’ye kadar mevcuttur.
| Özellik | Değer |
|---|---|
| Ürün Kodu | CDUR-05 |

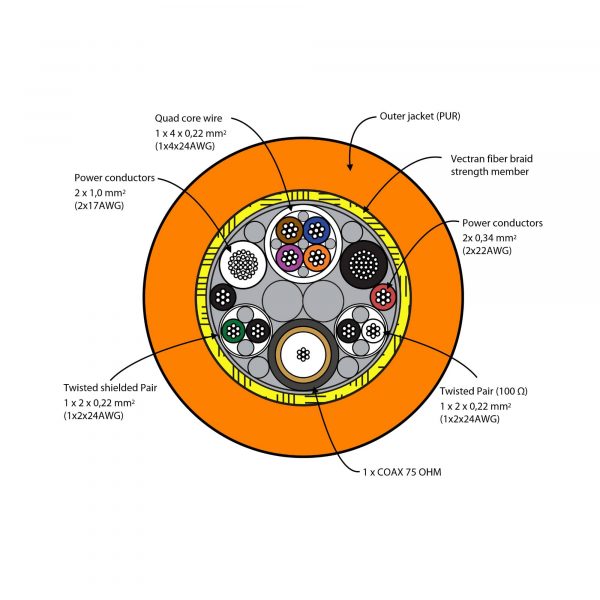

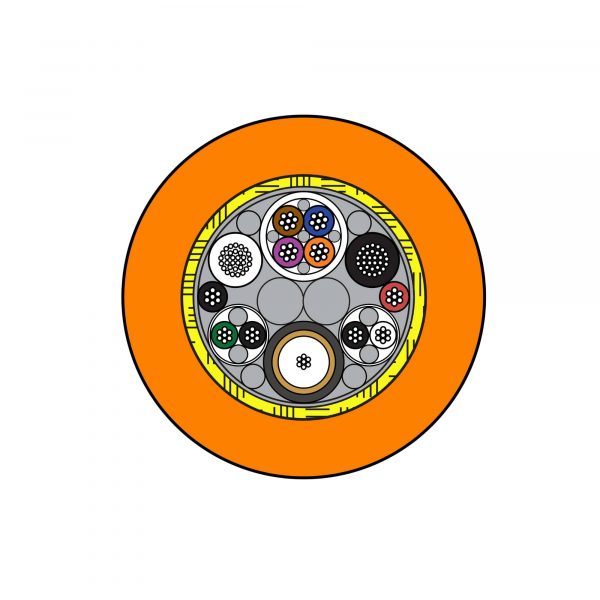

| Açıklama | 2 x 1,0 mm² (2 x 17 AWG) Güç İletkenleri<br>2 x 0,34 mm² (4 x 22 AWG) Güç İletkenleri<br>1x 2 x 0,22 mm² (2 x 24 AWG) Dörtlü ekranlı çift<br>1x 2 x 0,22 mm² (2 x 24 AWG) Çift ekranlı çift (100 Ω)<br>1x 4 x 0,22 mm² (4 x 24 AWG) Dört çekirdekli<br>1x COAX (75 Ω)<br>Dayanıklılık elemanı: Vectran fiber örgü<br>Dış kılıf: Turuncu poliüretan (2,2 mm)<br>Dış çap: Ø 12,5 mm |
| Elektriksel Direnç (iletkenler) AWG 24 | < 88,67 ohm/km @ 20°C |
| Elektriksel Direnç (iletkenler) AWG 22 | < 56,75 ohm/km @ 20°C |
| Elektriksel Direnç (iletkenler) AWG 17 | < 20,95 ohm/km @ 20°C |
| Koaksiyel Nominal Empedansı | 75 Ω |
| Çalışma Gerilimi | 250 V (17 & 22 AWG) & 300 V (24 AWG) |
| Hava Ağırlığı | 157 kg/km |
| Tatlı Su Ağırlığı | 34 kg/km |
| Deniz Su Ağırlığı | 31 kg/km |
| Kopma Mukavemeti | 1000 kg |
| Maksimum Çalışma Yükü | 250 kg |
| Statik Bükme Yarıçapı Minimum | 65 mm |
| Dinamik Bükme Yarıçapı Minimum | 130 mm |
| Çalışma Sıcaklığı Aralığı | -30°C – +80 °C |
| Ulaşılabilir Uzunluk | 1000 m |
