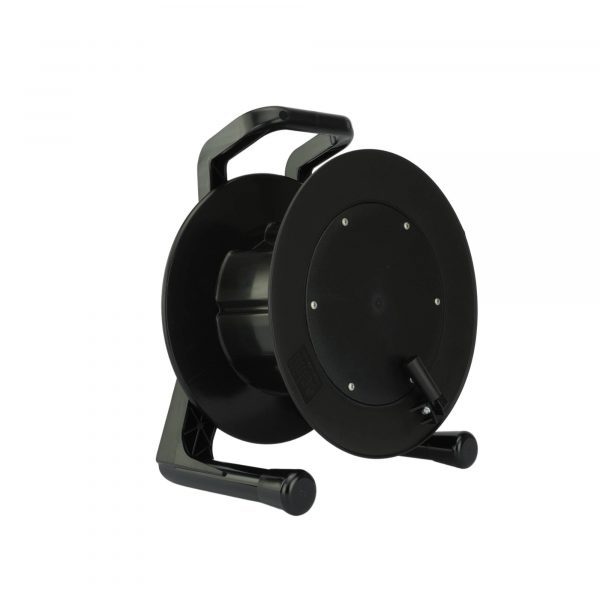

NOVASUB, standart NOVASUB DLR3 ve DLR4 kablolarına uyan kablo makaraları tedarik etmektedir. Kablo makaraları plastikten yapılmıştır
ve kauçuk. Makaranın arkasında, NOVASUB’a bir ara kablonun hızlı bir şekilde bağlanması için çok pinli bir bölme konektörü bulunur
Yüzey kontrol üniteleri.
Kablo makaraları boş veya herhangi bir kabloyla birlikte tedarik edilebilir. Kablo, tamburun içinde 12 pinli bir vida terminaline bağlanır
blok. Kablo tamburu tamamen hava koşullarına dayanıklıdır.
| Özellik | NSCR310-1 | NSCR380-1 | NSCR450-1 | NSCR485-1 | NSCR582-1 |
|---|---|---|---|---|---|
| Açıklama | Hand reel | Hand reel | Hand reel | Hand reel | Hand reel |
| Kablo Kapasitesi DLR3 / 4 | 40 m | 75 m | 100 m | 300 m | 300 m |
| Malzeme | Plastik / Kauçuk | Plastik / Çelik | Plastik / Çelik | Plastik / Çelik | Plastik / Çelik |
| Konnektör | UTS 10 pin, standart diğerleri opsiyonel | UTS 10 pin, standart diğerleri opsiyonel | UTS 10 pin, standart diğerleri opsiyonel | UTS 10 pin, standart diğerleri opsiyonel | UTS 10 pin, standart diğerleri opsiyonel |
| Kablo Terminali | İç tambur 12 kontak vidalı terminal | İç tambur 12 kontak vidalı terminal | İç tambur 12 kontak vidalı terminal | İç tambur 12 kontak vidalı terminal | İç tambur 12 kontak vidalı terminal |
| Slip Kontaklar | 12 kontak, altın-altın, 240 vac@2A per contact | 12 kontak, altın-altın, 240 vac@2A per contact | 12 kontak, altın-altın, 240 vac@2A per contact | 12 kontak, altın-altın, 240 vac@2A per contact | 12 kontak, altın-altın, 240 vac@2A per contact |
| Boyutlar (mm) | 310x360x290 | 380x485x330 | 440x560x350 | 460x545x350 | 580x710x310 |
| Ağırlık (kg) | 4 | 5 | 7 | 10 | 10 |
| Tambur Çapı | ø 170 mm | ø 236 mm | ø 295 mm | ø 178 mm | ø 320 mm |
| Flanş Çapı | ø 310 mm | ø 380 mm | ø 445 mm | ø 460 mm | ø 580 mm |
| Tambur Genişliği | 112 mm | 166 mm | 177 mm | 210 mm | 170 mm |
| Fren | Tamburu pozisyonda tutmak için vidalı fren | Tamburu pozisyonda tutmak için vidalı fren | Tamburu pozisyonda tutmak için vidalı fren | Tamburu pozisyonda tutmak için vidalı fren | Tamburu pozisyonda tutmak için vidalı fren |
| Opsiyonel | Kablo boşaltma sensörü, 24 slip kontak, taşıma çantası | Kablo boşaltma sensörü, 24 slip kontak, taşıma çantası | Kablo boşaltma sensörü, 24 slip kontak, taşıma çantası | Kablo boşaltma sensörü, 24 slip kontak, taşıma çantası | Kablo boşaltma sensörü, 24 slip kontak, taşıma çantası |
| Tork (motor) | NA | NA | NA | NA | NA |
| Kablo Kapasitesi (kablo çapı / Maks. makara uzunluğu) | Ø 3mm = 638m<br>Ø 5mm = 231m<br>Ø 7mm = 120m<br>Ø 10mm = 57m<br>Ø 12mm = 33m<br>Ø 15mm = 21m<br>Ø 17mm = 18m<br>Ø 20mm = 11m | Ø 3mm = 1267m<br>Ø 5mm = 443m<br>Ø 7mm = 220m<br>Ø 10mm = 107m<br>Ø 12mm = 74m<br>Ø 15mm = 42m<br>Ø 17mm = 34m<br>Ø 20mm = 23m | Ø 3mm = 1711m<br>Ø 5mm = 609m<br>Ø 7mm = 290m<br>Ø 10mm = 138m<br>Ø 12mm = 97m<br>Ø 15mm = 63m<br>Ø 17mm = 46m<br>Ø 20mm = 27m | Ø 3mm = 3395m<br>Ø 5mm = 1246m<br>Ø 7mm = 609m<br>Ø 10mm = 311m<br>Ø 12mm = 197m<br>Ø 15mm = 124m<br>Ø 17mm = 98m<br>Ø 20mm = 67m | Ø 3mm = 3395m<br>Ø 5mm = 1246m<br>Ø 7mm = 609m<br>Ø 10mm = 311m<br>Ø 12mm = 197m<br>Ø 15mm = 124m<br>Ø 17mm = 98m<br>Ø 20mm = 67m |
| Slip kontak olmadan modeller | NSCR310-2 | NSCR380-2 | NSCR450-2 | NSCR485-2 | NSCR582-2 |
| Opsiyonel Çanta | CCR5833 | CCR5833 | CCR7641 | CCR7641 | CCR10840 |
